納入事例 ダイキン特注品防雪フード

特注導風ダクト+特注フード納入

Client: 東テク北海道株式会社様
Location: 某所

ダイキン工業様製ビル用マルチエアコン向けの特注導風ダクト特注【高さ変更+天板角度変更+奥行変更】フードを気流解析を活用し納入させていただきました。

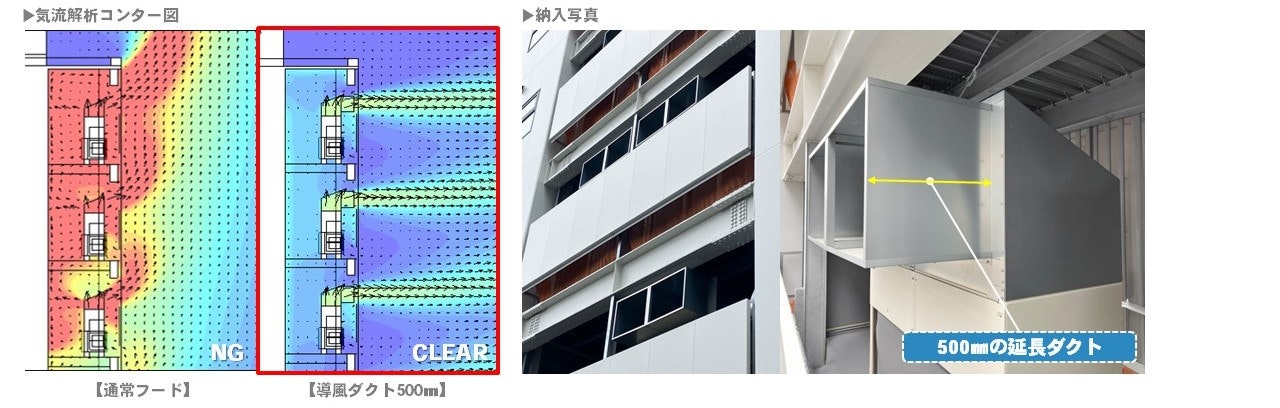

①特注導風ダクト

納入写真
各階のバルコニーに設置された室外機の排熱対策として特注導風ダクトをご提案させていただきました。気流解析では通常フードとフード+500㎜の導風ダクトの2パターンで検討。解析の結果、通常フードだと室外機から出た排熱が建物の天井にぶつかりショートサーキットが発生しておりましたが、500㎜の延長ダクトを付けたことでショートサーキットが解消され解析クリアとなりました!

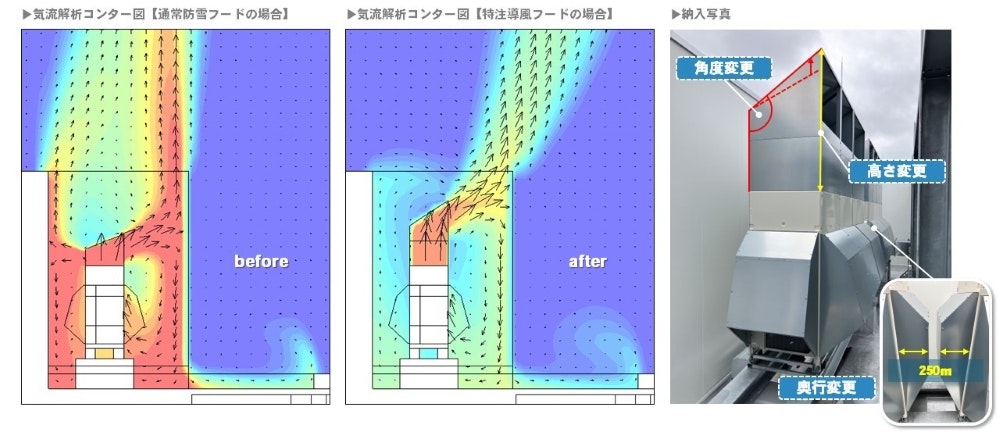

特注【高さ変更+天板角度変更+奥行変更】フード

納入写真
屋上設置のビルマル室外機は室外機正面側に目隠し壁があり、通常の防雪フードでは排熱を外へ逃がすための高さが足りずショートサーキットが発生。そこで、吹出側防雪フードの高さを1300㎜に延長し、排熱が壁の外に逃げるよう天板の角度を変更した特注仕様にしたことでショートサーキットが解消され解析クリアとなりました!さらに、筐体の間にも防雪フードを設置したいとのご要望も頂いており、通常品の防雪フードでは取付けができないため吸込側防雪フードの奥行寸法を420㎜から250mmに変更。機器の性能面を考慮し開口面積を十分に確保した形状で製作しました!

ヤブシタでは本物件の様にそれぞれの取付位置に対するお悩みに対して、細かな特注対応が可能です。皆様の「こんなものがあったらいいな」を実現する為、製品に対するご意見ご要望がございましたら弊社営業までご相談ください。
